DRAINAGE ENGINEERING TOOL

排水槽水位計算機Drainage Tank Water Level Calculator

目標水量から、必要な水位を逆算

四角錐台状の勾配やフーチングの張り出しを含む排水槽に対応。複雑な容積計算を自動で処理し、水槽設計・衛生施工図の検討を効率化します。

OVERVIEW

排水槽の複雑な逆算を、すばやく正確に

設定した有効水量から、必要な水位を自動で逆算します。上部と底部で寸法が異なる勾配付きの排水槽でも、入力寸法に応じた水位と容積を計算できます。

槽内のフーチングによる容積減少も自動で考慮。衛生施工図、水槽設計、設備設計における水位確認と容積検証を一つのアプリで支援します。

KEY FEATURES

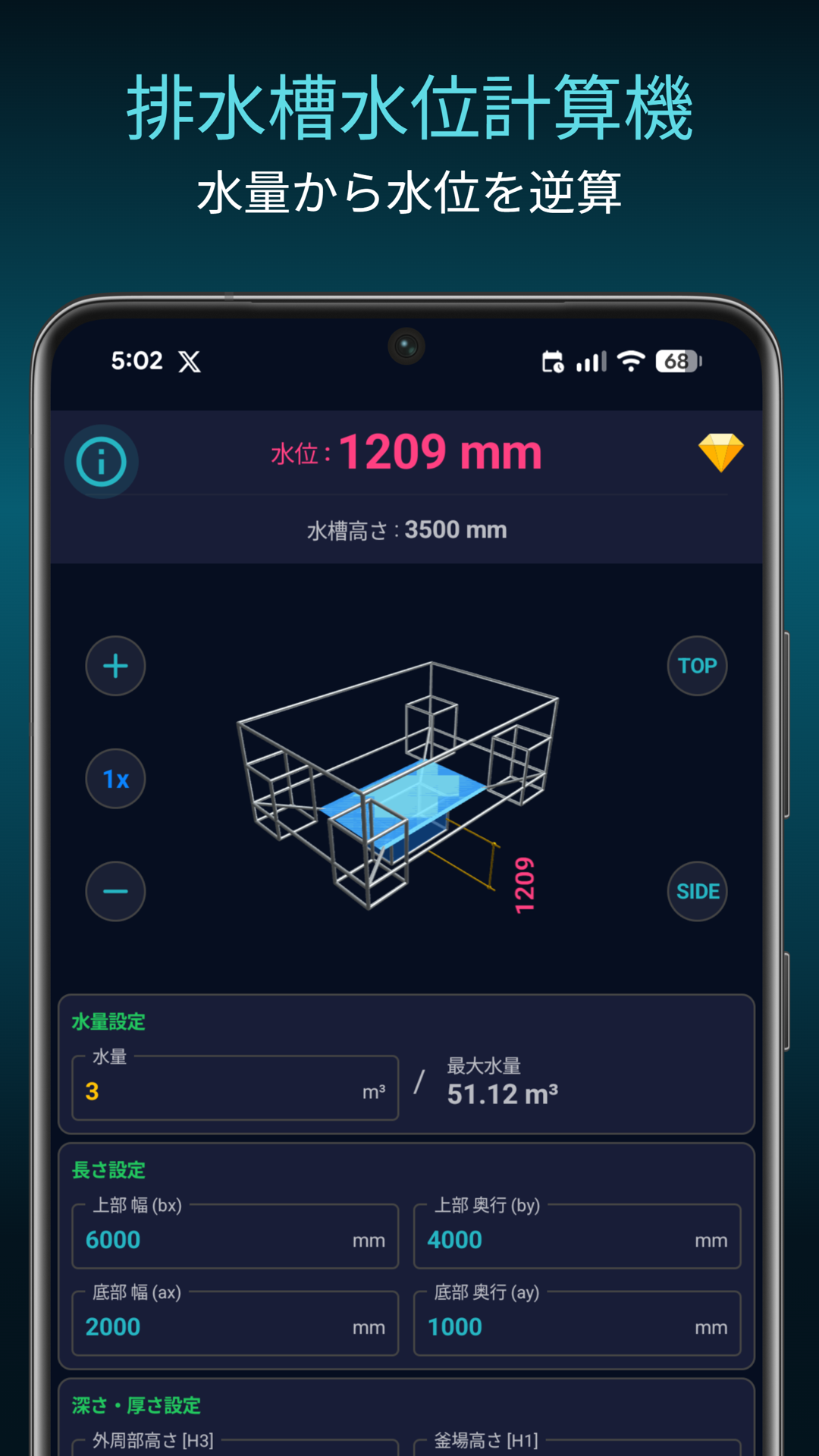

指定した有効水量から、必要となる槽内水位を自動計算します。

上部と底部の寸法が異なる、勾配付き排水槽の水位と容積を正確に計算します。

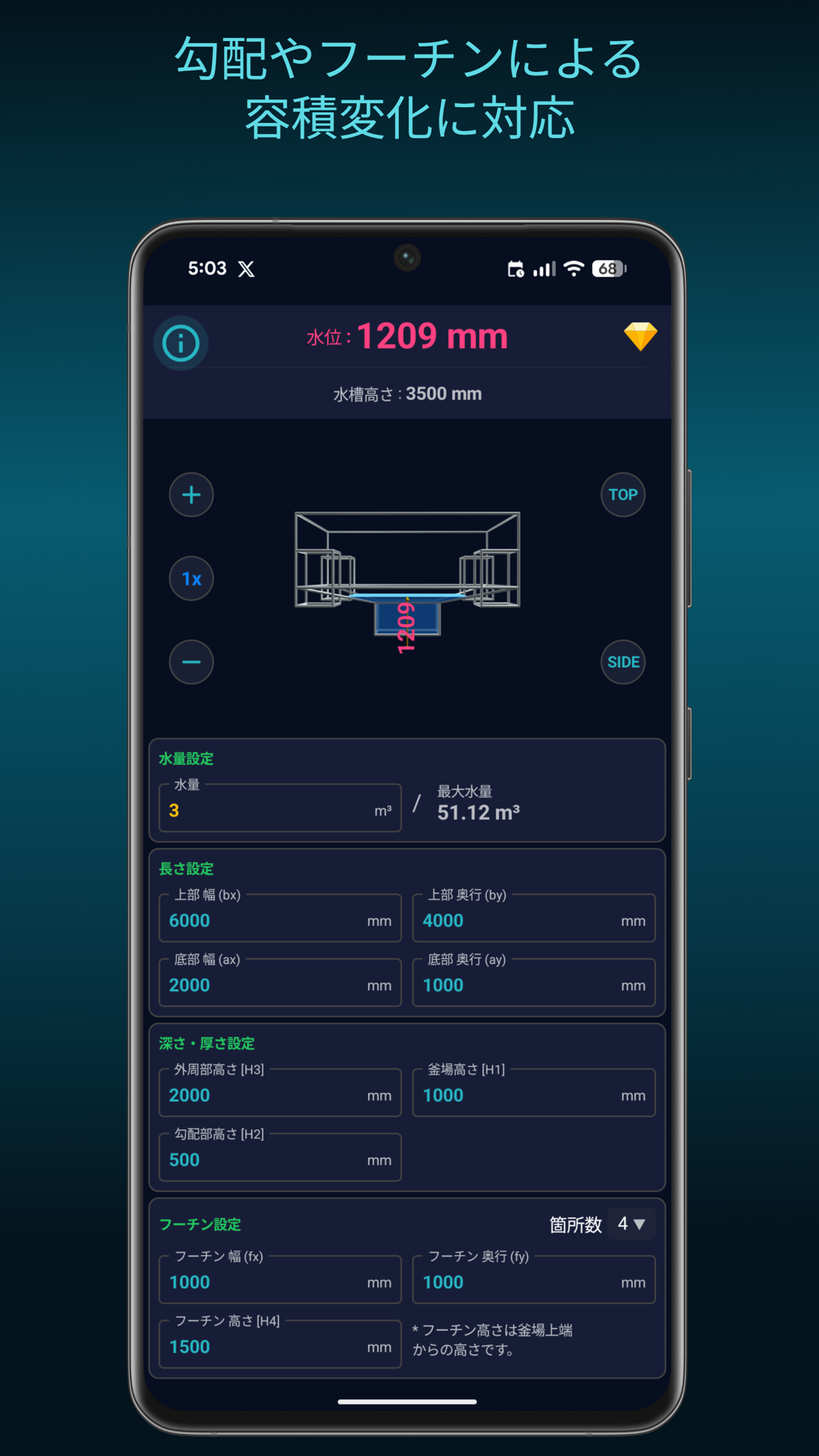

フーチングの張り出しによって減少する容積を計算へ自動的に反映します。

反復計算によって、必要な水位を約±0.5mmの精度で求めます。

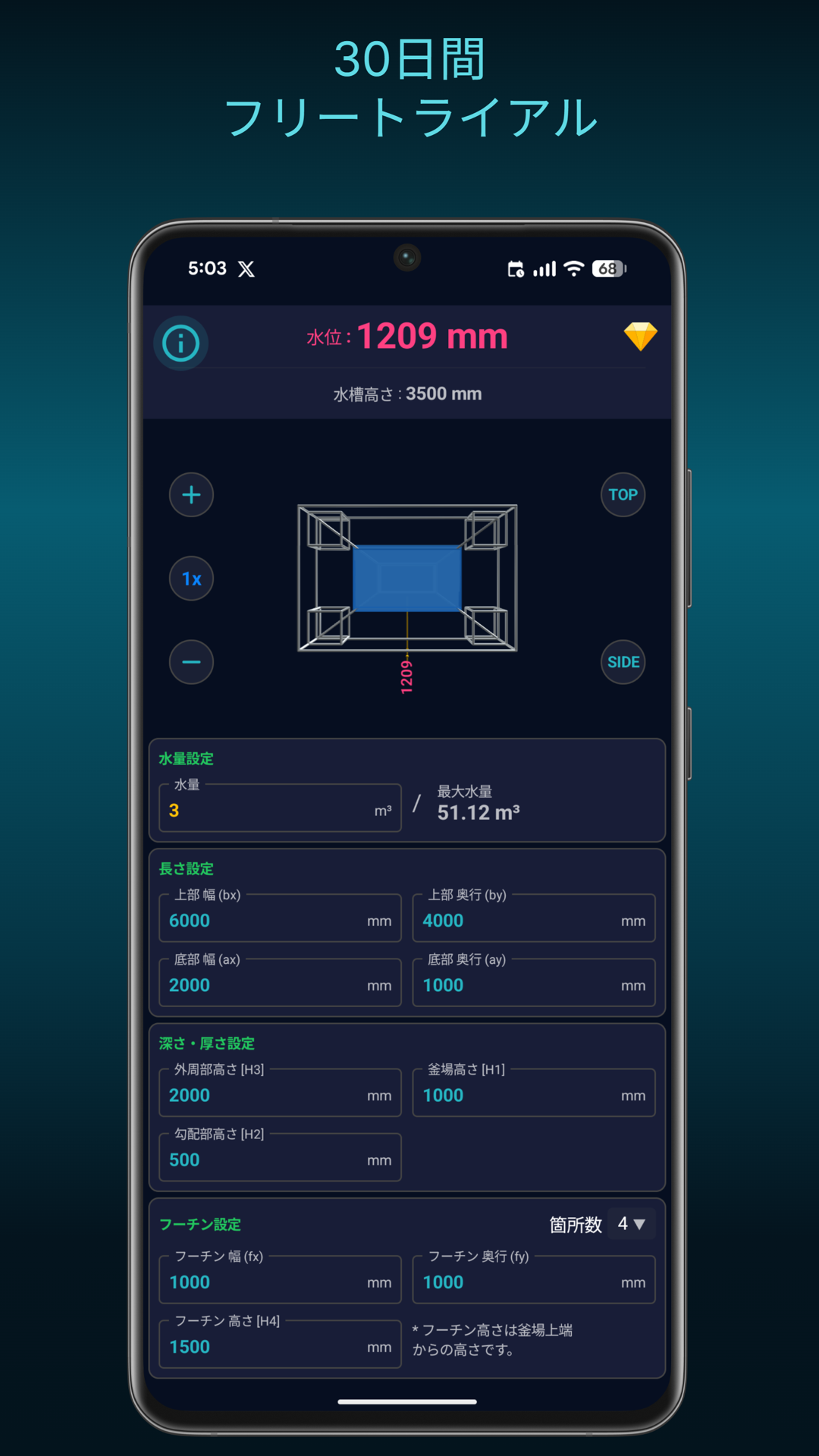

入力した槽形状と計算後の水位を3Dで可視化。拡大・縮小や視点切り替えにより、形状と結果を直感的に確認できます。

APPLICATIONS

排水槽・排水ピットの設計

衛生設備施工図の作成

給排水設備の設計検討

建築設備エンジニアリング

水位の確認

槽容積の検証

排水槽設計の複雑な逆算を、正確で分かりやすい操作にまとめました。
